Az emberi jelenlét esetén működtetendő rendszerek – például a világítástechnikai eszközök – tervezői kompakt, intelligens és energiatakarékos megoldás létrehozására törekszenek, melyet általában mozgásérzékelős, automatikus kapcsolásvezérlés integrálásával biztosítanak. Manapság erre a feladatra a passzív infra (PIR) technológia terjedt el a legjobban, ami tökéletesen alkalmas az emberi test nagy amplitúdójú mozgásának érzékelésére, azonban nem képes például irodában ülő és nyugalomban dolgozó vagy otthon tévéző ember érzékelésére, illetve nehézkes vele a közeledés és a távolodás, a mozgás irányának érzékelése is

A radarszenzor-technológia alkalmas a PIR technológia említett hiányosságai egy részének kiküszöbölésére, mint például kis mozgások, illetve a közeledés és a távolodás szétválasztása – ezzel kapcsolatban jelent meg írásunk a NJRC WaveEye szenzoráról korábban. Ezek az érzékelők már korántsem elérhetetlen árúak, és így kiválóan alkalmazhatók a PIR technológia hiányosságainak áthidalására, azonban nem adnak megfelelő megoldást a teljesen nyugalomban lévő személyek jelenlétének érzékelésére, irányérzékelésük is elsősorban mélységi (közeledés/távolodás), és mivel több személy elkülönült detektálása sem megoldott, nem kivitelezhető például a helyiségbe be- és kilépő emberek számlálása sem. A Panasonic fejlesztette GridEYE szenzor a fenti célokra tökéletesen megfelel. Termoelemek mátrixos elhelyezésével az érzékelt objektum hőtérképe vehető fel, aminek kiértékelésével sokkal részletesebb információ nyerhető a mozgásról, mint akár a különálló termoelem, vagy a fent említett technológiák valamelyikének használatával. Ennek az új és kiváló szenzornak a működését tekintjük át és hasonlítjuk össze a többi mozgásérzékelési technológiával.

PIR szenzorok

A passzív infravörös szenzor (PIR) valójában a mozgó emberi test által kibocsátott hőnek a környezet hőmérsékletére való hatását érzékeli. Ez a sugárzás a 9,4 µm hullámhossz körüli csúcsértékekkel az infravörös tartományba esik, melyet a PIR szenzor piroelektromos anyaga érzékel.

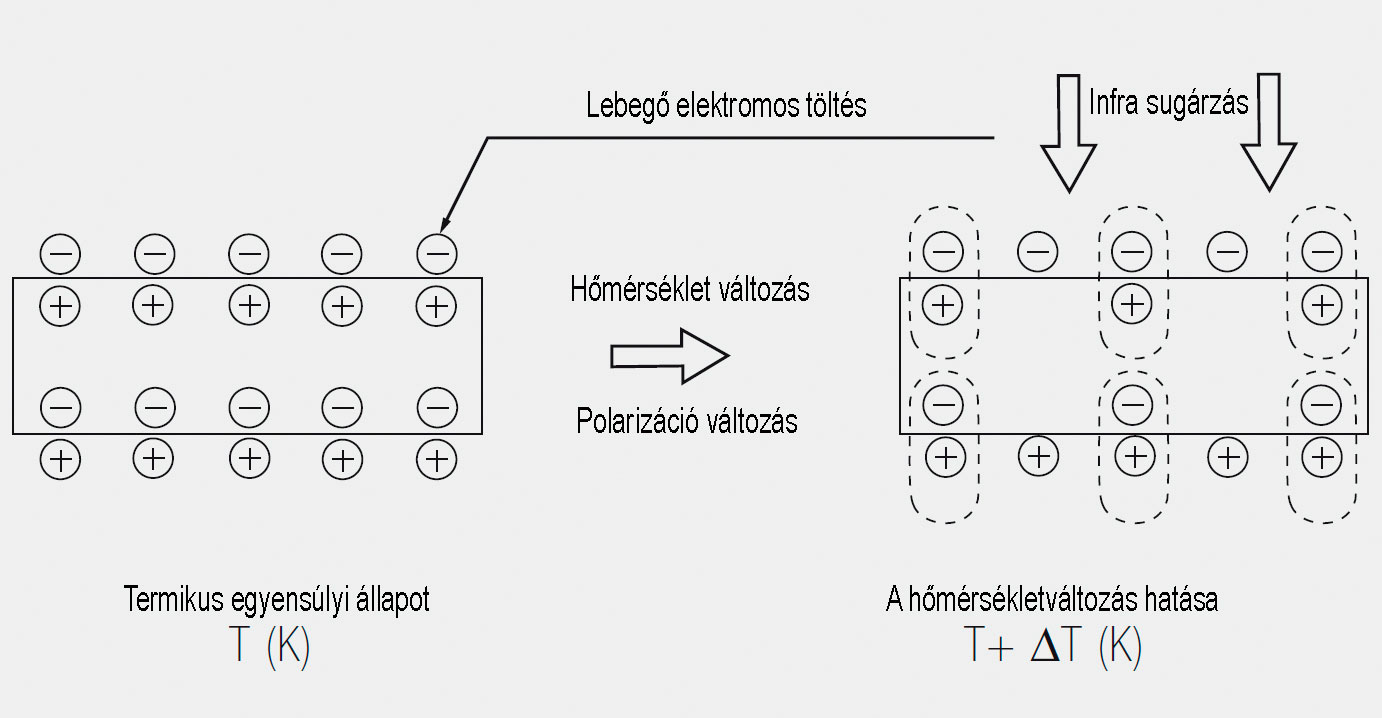

A PIR elemek ferroelektromos tulajdonsággal bírnak, nyugalmi helyzetben egyenletes a felületi töltéselosztás, melyet azonban nem is lehet detektálni, mert a környezet ionjai­nak ellentétes töltése ezeket a felületi töltéseket kompenzálja. Amennyiben az elemeket infravörös sugárzás éri, ezek kis mértékben felmelegednek, és a kristály szerkezetének megváltozása (hőtágulás) a felületi töltésegyensúly felborulásához, polarizációváltozáshoz vezet, melyet aztán elektromos úton érzékelhetünk. Ehhez a beépített FET-es erősítő kimenetén megjelenő feszültségjel nyújt segítséget. Mivel a hőmérséklet-változás okozta polarizációváltozásnak kellően gyorsnak kell lenni, ezzel a szenzortípussal csak mozgó (infratartományban sugárzó) objektumot lehet detektálni.

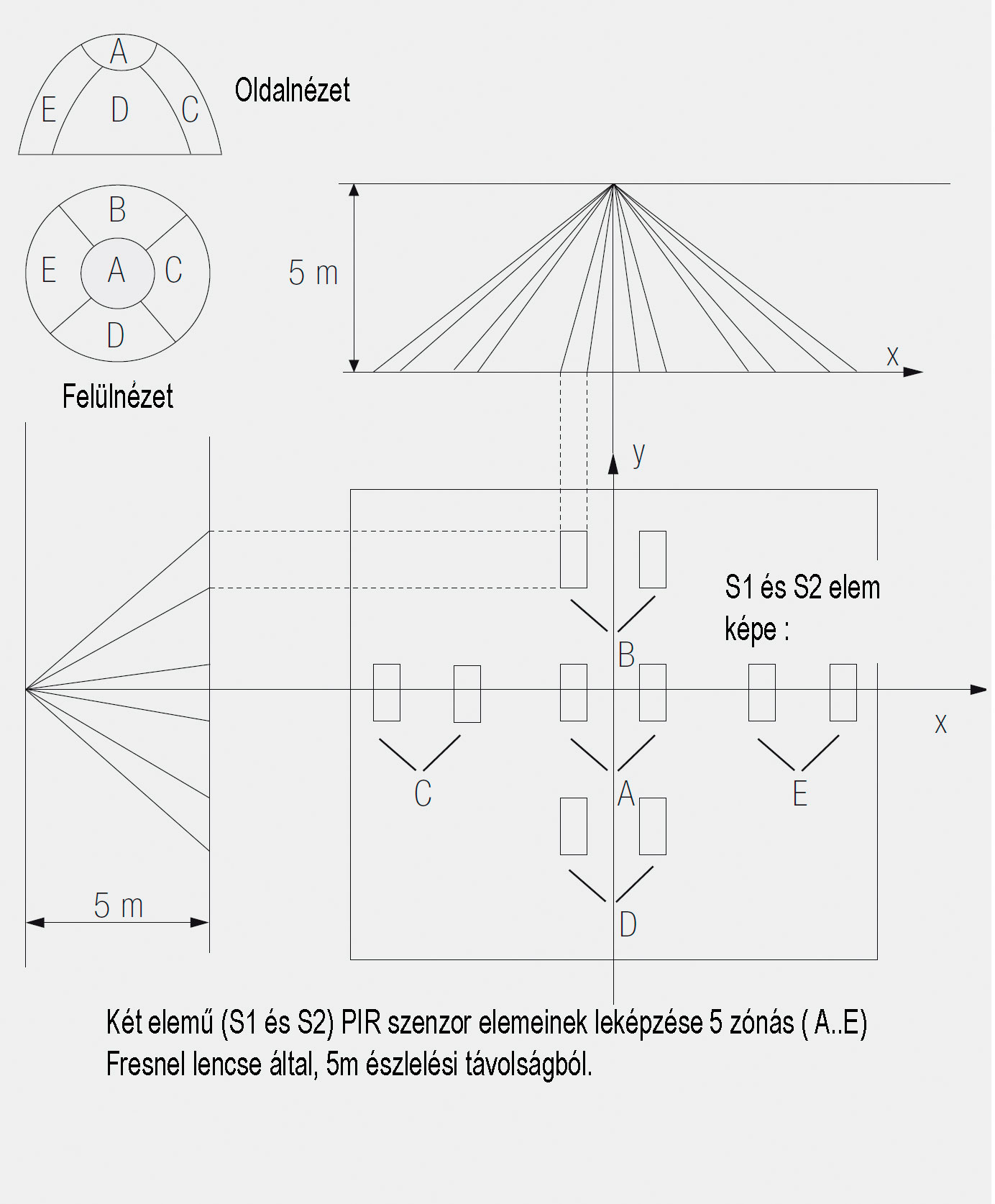

Ami a detektor felépítését illeti, általában két vagy négy érzékelőelemet tartalmaz a környezeti hőmérséklet változásának kiküszöbölésére, valamint Fresnel-lencsét a sugárzás fókuszálására. A sokzónás Fresnel-lencse a mozgó sugárzó testről több képet is alkot, és ezeket a képeket különböző módon vetíti a piroelektromos érzékelőelemekre.

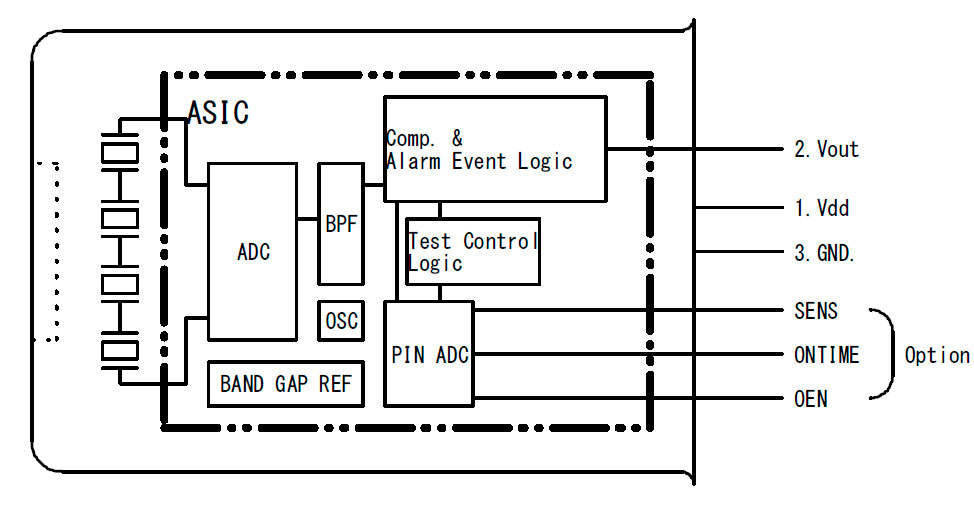

A PIR szenzor horizontálisan jól érzékel, azonban a vertikális érzékeléssel egyes kialakításoknál problémák lehetnek. A PIR szenzor kapható speciális kivitelben is, mint például a Nicera digitális kimenettel rendelkező eszköze, melyhez nem feltétlenül szükséges mikrokontrolleres kommunikáció sem, mert a mozgás érzékelésekor a kimeneti lábon – egy előre beállított „ON” időre – logikai ‘1’ értéket reprezentáló (V_dd-1 V) feszültség jelenik meg, különben alacsony (<1 V) a feszültség.

A bekapcsolási idő beállítása a SENS és ON_Time pinekre kapcsolt, előre definiált feszültség rákapcsolásával lehetséges. Ezzel az eszközzel egyszerűen – néhány külső alkatrész felhasználásával – komplett mozgásérzékelő alakítható ki.

A PIR technológia hátránya, hogy drága Fresnel-lencsére van szükség, és csak tangenciális mozgás érzékelésére használható biztonságosan. Előnye az olcsóság és a környezetben mozgó zavaró objektumok iránti érzéketlenség.

Radarszenzorok

A radarszenzorok az emberi test kis mozgásaira is érzékenyek, és intelligens rendszerek érzékelőiként ki tudják küszöbölni a passzív infratechnológia korábban ismertetett hiányosságait. Ám ahhoz, hogy érdemes legyen PIR szenzort kiváltani mikrohullámú eszközzel, annak olcsónak, kompaktnak, kis méretűnek és kis fogyasztásúnak kell lennie. Korábban a radarrendszerek meglehetősen drága és nagy méretű alkotóelemekből, például nehéz hullámvezetőkből és drága Gunn-diódákból épültek fel, mely nehézkessé – esetenként lehetetlenné – tette a technológia hétköznapi használatát. Ma a planártechnológia elterjedésével robusztus, költséghatékony és kis méretű szenzorok készíthetők.

A radarmodulok rádiófrekvenciás elektromágneses hullámokat bocsátanak ki, ezek frekvenciája a 18,27 GHz-es, úgynevezett K-Band-sávba esik. A K-Band egy része a 24 ... 24,250 GHz-es tartomány, az ISM (Industrial, Science and Medical / ipari, tudományos és orvosi) sáv, mely a világon majd’ mindenhol szabadon használható, itt működnek a radarszenzorok is. A radarsugárzás a szilárd tárgyakról visszaverődik, és ez a reflexió adja az érzékelés lehetőségét. A radar-vevőmodul detektálta visszavert sugárzás nagysága nemcsak a tárgy távolságától, hanem annak anyagától és méretétől is függ. A fémfelületek általában nagyon jó radarcéltárgyak, de az emberi test is tökéletesen detektálható a nagy εr-érték miatt, melyet a jelen lévő nagy mennyiségű víz okoz. Az emberi test a legkisebb kapható modulokkal is már kb. 10 m-ről jól érzékelhető. A műanyagok nagy része a radarsugarak számára láthatatlan, ezért kiválóan burkolhatók velük a modulok a környezet káros hatásai elleni védekezés során, míg pl. a PIR modulok esetén Fresnel-lencsék és kültéri házak használatára van szükség.

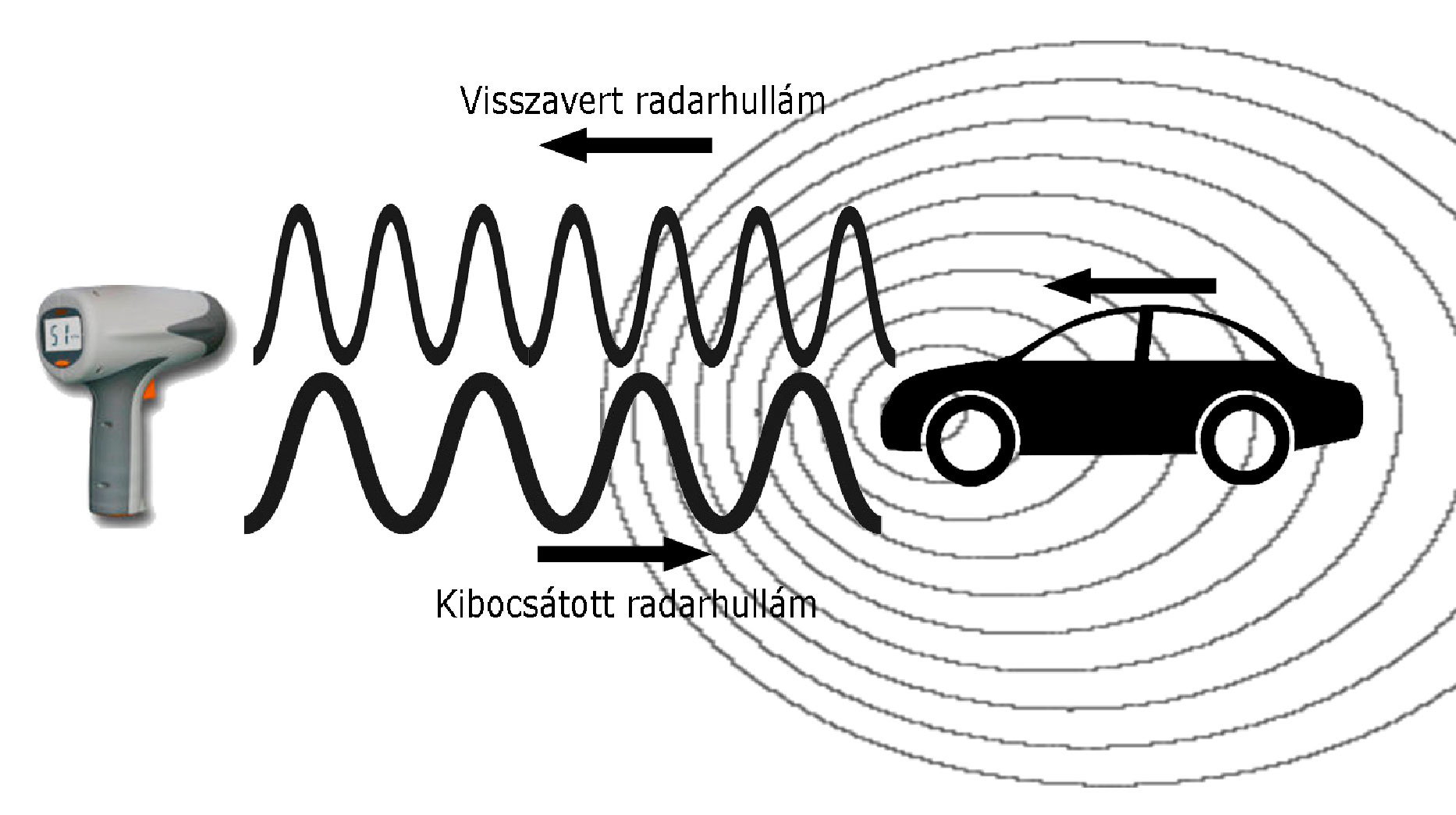

A radarszenzorok működési alapelve a Doppler-effektus, melynek segítségével bizonyos távolságra lévő tárgyak sebessége mérhető. A radar által kibocsátott elektromágneses hullám a mozgó tárgyról visszaverődve eltérő frekvenciával érkezik a vevőre, ennek a különbségnek a detektálásával a tárgy radarhoz viszonyított radiális sebességkomponensének direkt és nagy pontosságú mérésére van lehetőség. A Doppler-effektus lényege a kibocsátott és a mozgó tárgyról visszaverődő detektált hullám frekvenciájának különbsége, mely jellemző a mozgó tárgy sebességére.

A kibocsátott és a visszaverődő (érzékelt) frekvencia különbsége a megfigyelő és a kibocsátó egymáshoz viszonyított sebességével arányos. A Doppler-radar tehát objektumok mozgásának detektálására és azok sebességének mérésére használható. A visszaverő tárgy a szenzor hatókörébe érve annak kimenetén alacsony frekvenciájú szinuszhullámot generál, melynek frekvenciája arányos az objektum sebességével.

A frekvenciatranszformáció az alábbi képlettel írható le:

F_visszavert = F_kibocsátott (1+v/c) / (1—v/c).

Ahol v az objektum sebessége, c a fénysebesség (az elektromágneses sugarak haladási sebessége), a Doppler-frekvencia számítása a következőképpen történik:

F_d = F_visszavert—F_kibocsátott = 2vF_kibocsátott/c,

tehát arányos a mozgó objektum sebességével. Az amplitúdó a mozgó tárgy távolságától, és annak visszaverő képességétől függ.

A sebesség pontos mérhetősége gyakorta hasznos, és az általunk kínált RfBeam mikrohullámú radarszenzorok erre alkalmasak, még nagyobb sebességek esetén is. Ha azonban az ember jelenlétének érzékelése a feladat, elég a maximum 1 m/s (3,6 km/h) sebességgel mozgó test detektálhatósága, viszont kis, olcsó és egyszerűen használható szenzor szükséges.

Erre jó példa volt a korábban bemutatott New Japan Radio gyártmányú WaveEye radarszenzor modul, amit ugyan nem a sebesség abszolút nagyságának mérésére, annál inkább meglétének és irányának detektálására fejlesztett a gyártó. Rendkívüli népszerűsége méretének, kedvező árának és egyszerű alkalmazhatóságának köszönhető, az ábrán látható módon alig szükséges néhány kiegészítő a működéséhez. A közeledés és távolodás jelzésére használt LED valamilyen kapcsolóeszközzel (tranzisztor, SSR) való helyettesítése esetén pedig a vezérlés közvetlenül megvalósítható.

A Doppler-frekvencia fenti számítása a szenzor síkjára merőlegesen haladó objektum esetén érvényes, emiatt érdemes figyelembe venni a mozgó objektum haladásának és a kibocsátott radarjel nyalábjának egymással bezárt szögét is. A szokásos 24 GHz radarfrekvencia és 3×108 m/s fénysebesség mellett a Doppler-frekvencia számítása az alábbi módon történik:

A képletből látszik, hogy a radarnyaláb irányára merőlegesen mozgó objektum érzékelése problémás lehet. Bár a radarszenzorokkal – a PIR szenzorokkal ellentétben – relatív kis mozgás is érzékelhető, nyugalomban lévő tárgyak érzékelése terén nem a legjobb megoldást választjuk, ha ilyen szenzort alkalmazunk. (Gondoljunk például szállodai fürdőszobák, nyilvános illemhelyek megvilágításának „jelenlét”-érzékelős kapcsolására, ahol sem a PIR, sem a radarszenzor nem lesz alkalmazható. Továbbá adott területre belépő, illetve onnan távozó személyek érzékelésével operáló számlálási feladatok sem kivitelezhetők, mert ezek a szenzorok nem képesek detektálni a mozgó objektumok számát, csak jelenlétüket.)

GridEYE termoszenzor

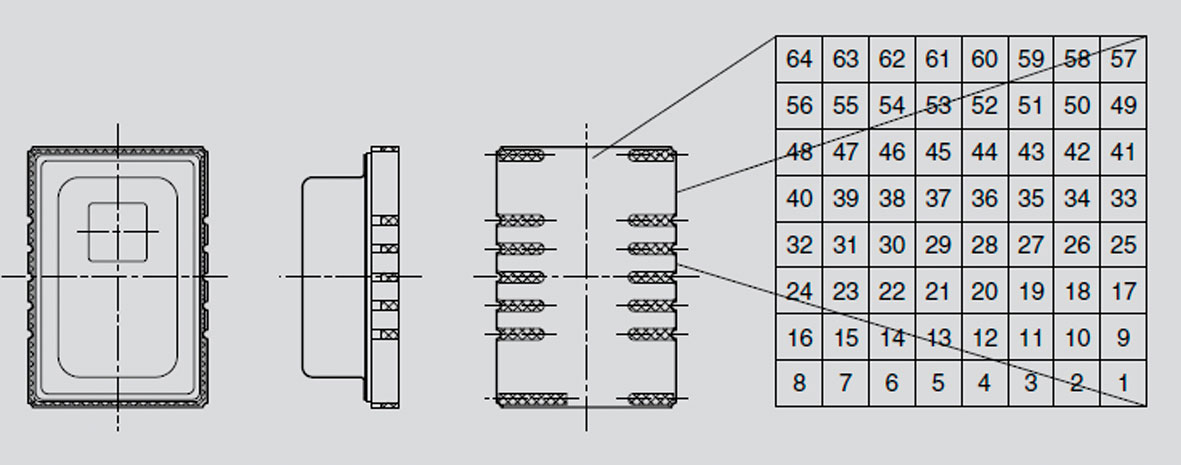

A Panasonic új GridEYE eszköze tulajdonképpen egy 8×8-as hőelemmátrix, azaz 64 különálló szenzorral képes abszolút hőmérsékletet detektálni az objektum által kibocsátott infravörös sugárzás érzékelésével.

A GridEYE képes a hőmérséklet és a hőmérsékleti gradiens észlelésére és egyszerű, kis felbontású (64 pixeles) hőkép felvételére is. Könnyedén felismerhető több személy egyidejű jelenléte, mozgásuk iránya, pozíciójuk, amellett, hogy a hőfénykép nem alkalmas a személy azonosítására, tehát a személyiségi jogok sem sérülnek. Költséghatékony, kompakt alkalmazások készíthetők vele pontos, érintésmentes hőmérsékletmérés útján a teljes lefedni kívánt területre. A beépített szilíciumlencse 60°-os látószöget biztosít, és a mérési eredmények I²C interfészen keresztül 1 vagy 10 fps sebességgel olvashatók ki. A kimeneti interruptjel alkalmas olyan kritikus beavatkozások indítására, melyeket érzékeléskor késlekedés nélkül végre kell hajtani, ezáltal nagy szabadságot ad a rendszerek tervezőinek. A különálló termoelemektől és piroszenzoroktól eltérően a mátrixos elrendezés lehetővé teszi az alakfelismerésen alapuló érzékelést, az SMD kivitel pedig a késztermék elektronikájának korszerű gyárthatóságát biztosítja.

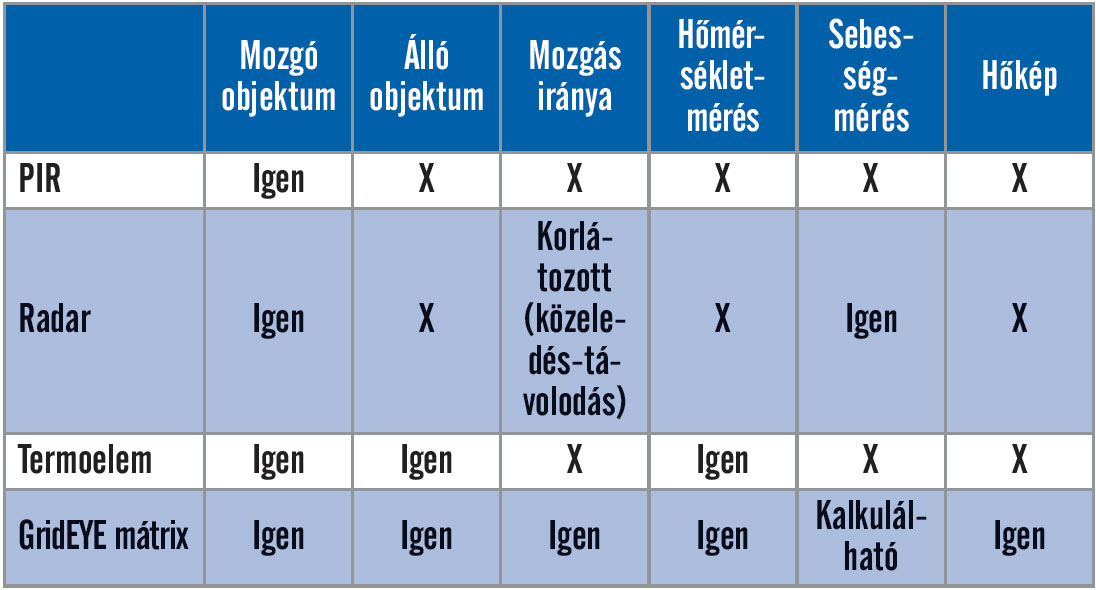

A táblázatban – összehasonlítva a korábban bemutatott mozgásérzékelőkkel – a GridEYE előnyei jól értelmezhetőek.

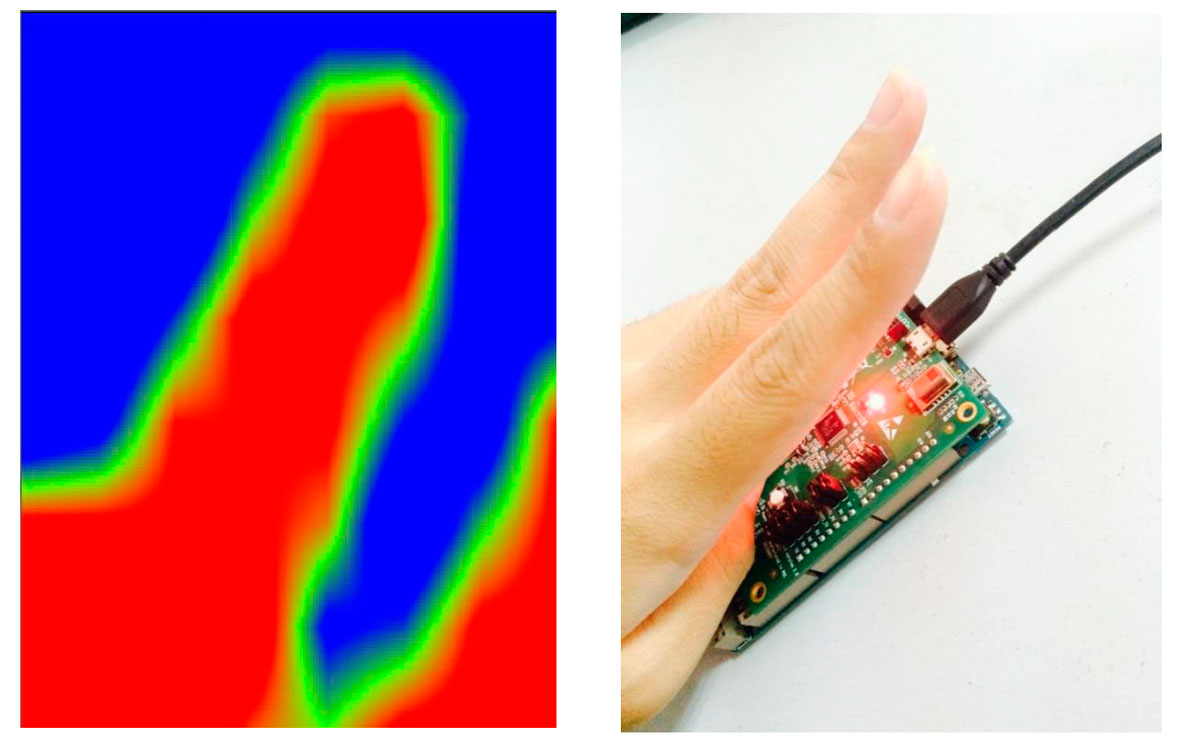

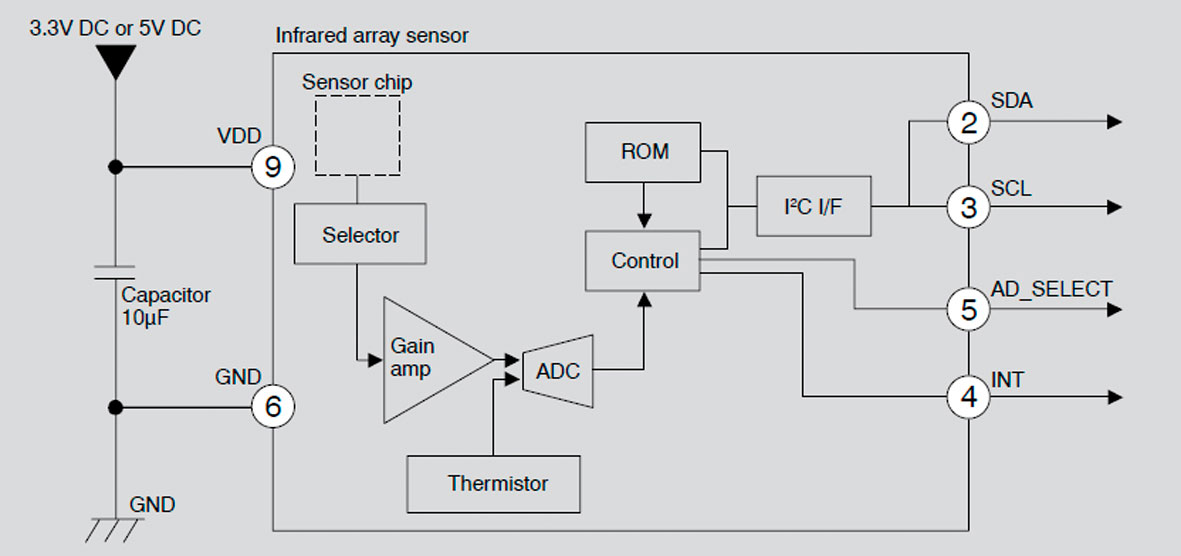

Az ábrán látható, hogy az emberalak érzékelése érintkezésmentes hőmérsékletmérés útján történik. Az eltérő színű pixelek különböző hőmérsékleteket jelentenek. Az egyes termoelemek a tér felosztott részeinek hőmérsékletét mérik, ezáltal feltérképezhető a megfigyelt területen fellehető összes hőforrás és az általuk sugárzott hő eloszlása. Az adatok a mikroprocesszor által az I²C interfészen keresztül pixelenként kiolvashatók és kiértékelhetők.

A detektálási távolság növelésével az objektum képének mérete összemérhetővé válik a szenzorelem kiterjedésével, ez kihasználható például több objektum egyszerre történő megfigyelésére, követésére, esetleg megszámlálására.

Adott területen mozgó vagy álló objektum hőtérképe a szenzor kiolvasásával előállítható.

Közeli érzékeléskor az objektum vagy személy hotspotjai kiemelhetők.

Amennyiben távolabbi detektálást választunk, akár több objektum egyidejű megfigyelésére is lehetőség van, illetve a mintázat változásának követésével a haladás iránya is monitorozható.

Közeli érzékeléskor a szenzor felhasználható gesztusvezérlésre, ilyen lehet például az autóban egyes funkciók kézmozdulattal történő aktiválása.

A GridEYE szenzorok felhasználási területe rendkívül széles.

• Biztonságtechnika
  • Foglaltságérzékelés.
  • Emberek számolása, több ember mozgásának egyidejű monitorozása.
• Háztartás
  • Sütőkben/mikrohullámú sütőkben az étel hőmérsékletének követése.
  • Klímaberendezések kapcsolása.
  • Fűtés kapcsolása.
• Orvoselektronika
  • Pácienskövetés.
  • Mozgásérzékelés.
  • Hőtérképezés.
  • Pozícióérzékelés.
• Világítástechnika
  • Energiamegtakarítás.
  • Mozgásérzékelés nélküli jelenlétérzékelés.
• Ipari hőmérsékletmérés
  • Ipari folyamatirányítás.
  • Érintésmentes hőmérsékletmérés.

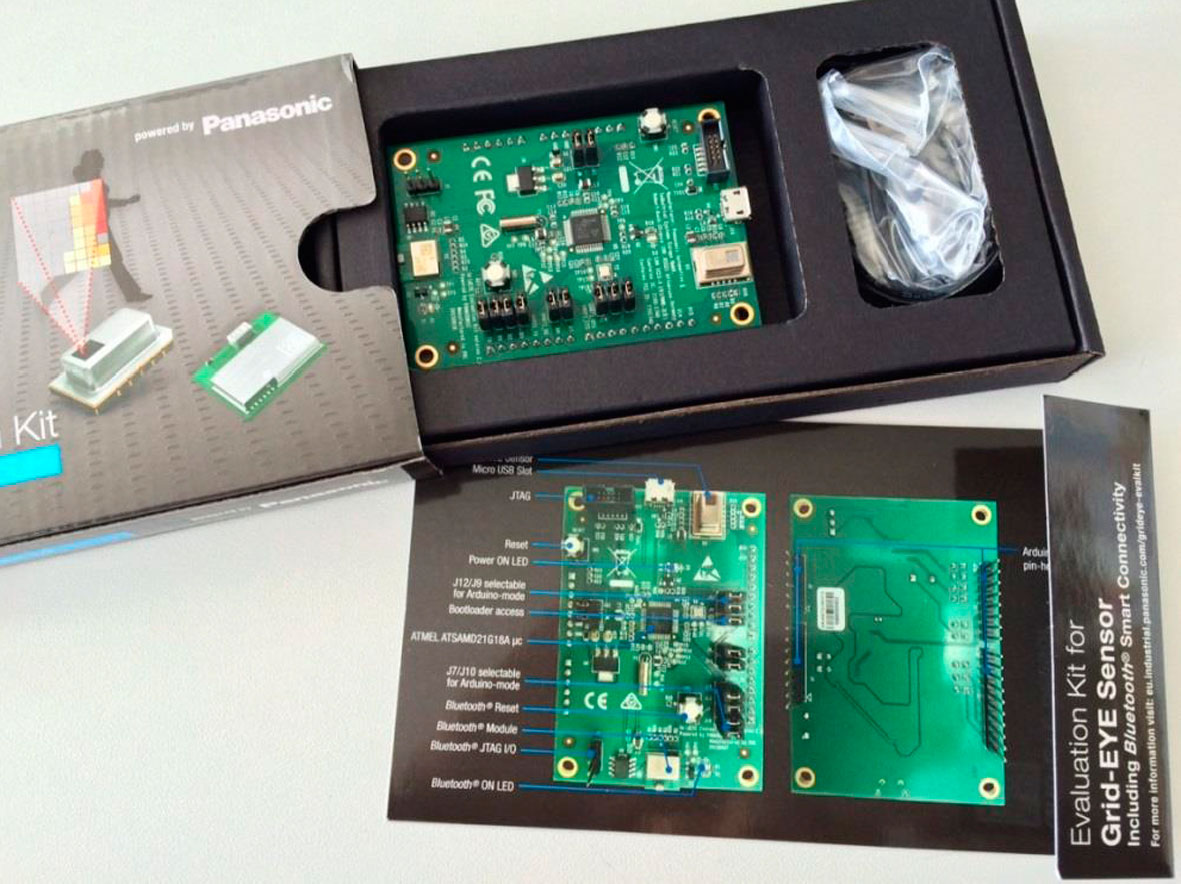

A végtermékfejlesztés megkönnyítésére és a gyors piacra kerülés biztosítása érdekében a GridEYE szenzorokhoz kapható egy kiértékelő kit is. Ez a panel a szenzoron kívül kommunikációs interfészt is tartalmaz, mellyel USB porton keresztül számítógéphez, a beépített PAN1470 Bluetooth Smart modulon keresztül pedig akár okostelefonhoz is kapcsolható ez az Arduino-kompatibilis, ATMEL mikroprocesszorral működő áramköri kártya. A letölthető kiértékelőszoftver segítségével gyors prototípus-fejlesztés valósítható meg. Akár önállóan, a fent említett kommunikációs protokollokat nem használva, akár egy Arduino miniszámítógép kiegészítőjeként üzemeltetve ez a panel nagyban segít a fejlesztésben.
